SC型砂在线检测装置

1.概述

1.1技术参数

型号：SC型砂在线质量控制仪 V2.0

尺寸：

主题外形尺寸：长×宽×高 = 930mm×312mm×800mm，120Kg （100+695+135=930）

加水装置：    长×宽×高 = 2000mm×220mm×480mm，25Kg

配电箱：      宽×高×厚 = 400mm×600mm×250mm，35Kg

取样装置：    宽×高×厚 = 435mm×500mm×460mm，15Kg

电气参数：

电源：     三相四线电源，380VAC+PE,50HZ

电力消耗： 380V,2A

PLC电源：24VDC

直流电源消耗： 约2A

松砂电机： 380V/50HZ,0.18KW,0.77A,910r/min

气动系统： 最小0.45Mpa，1NM3/h（90S每批计算）

1.2 应用

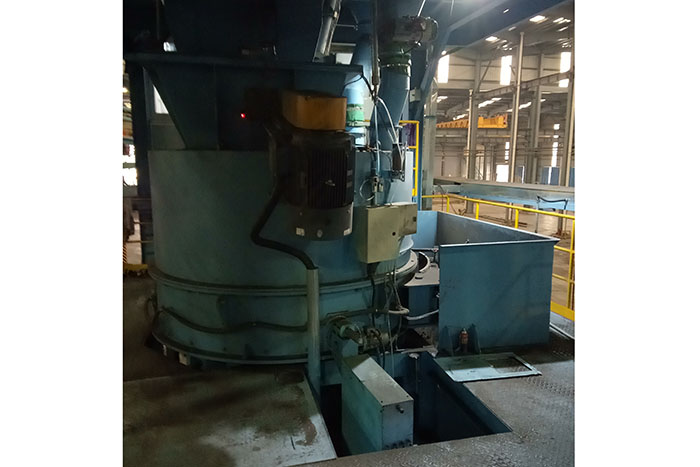

    型砂在线质量控制仪可以自动检测型砂性能—紧实率，强度。为了使检测参数用于控制混砂机控制，每批次检测两次。第一次检测后计算得出加水量，然后控制加水。

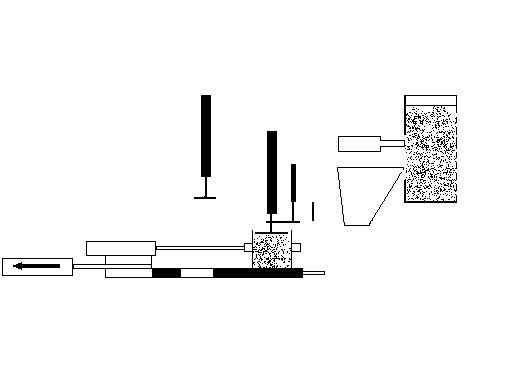

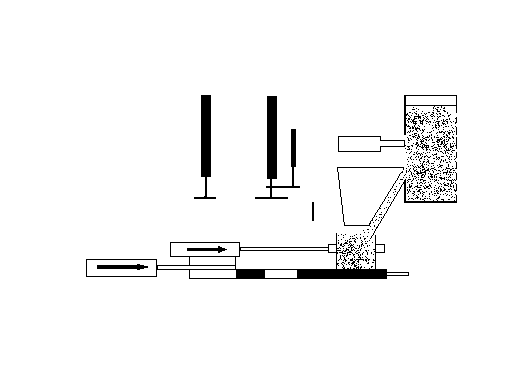

1.3 工作步骤

      A   Starting position                     B  Sand filling，striking



  C   Testing the                           D  Testing the compression

          compactability                          strength，pushing out

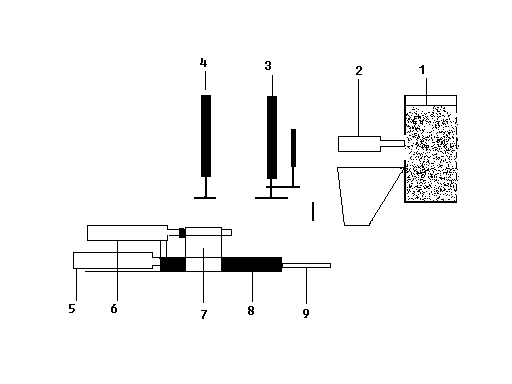

                                                               图1-1

A   工作零位                                       1  混砂机

B   取砂                                           2  取样装置

C   测试紧实率                                     3  压实气缸

D   测试强度并排去试样                             4  排料气缸

                                                   5  装料气缸

                                                   6  定位气缸

                                                   7  试样筒

                                                   8  压实底板

                                                   9  滑座

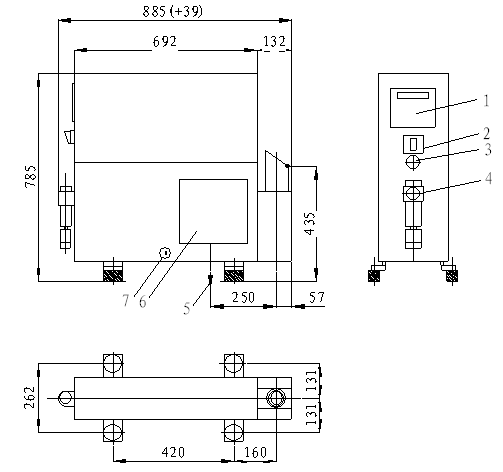

1.4  总体尺寸

     1 触摸屏

     2 控制开关

     3 压力表

     4 气动过滤器

     5 试样孔

     6 检查门

     7 门锁

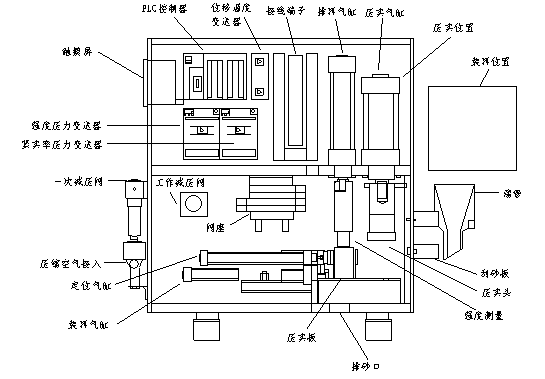

1.5 元件布置
